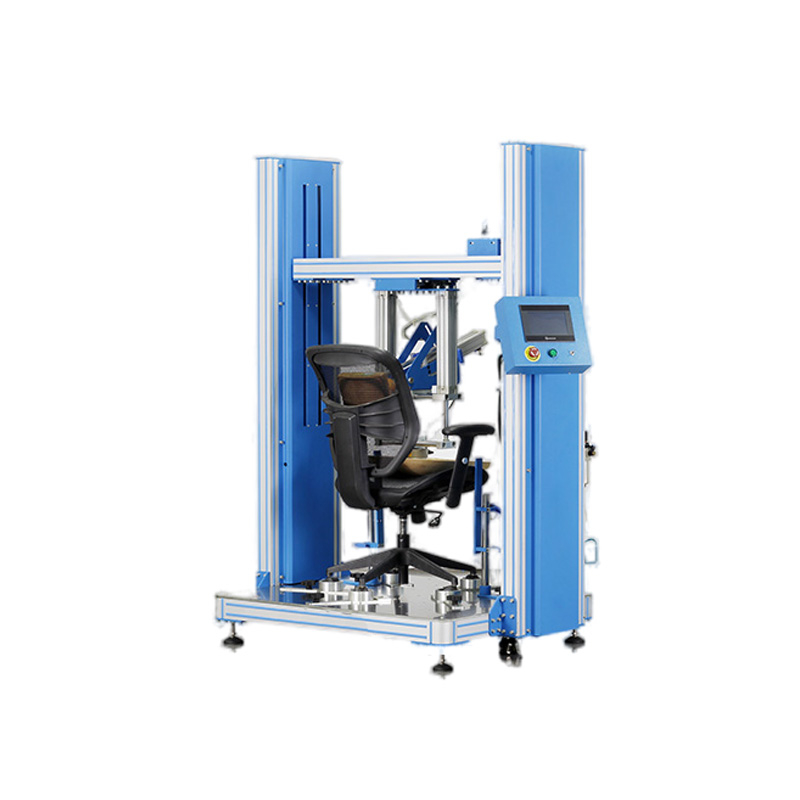

параметр | 1. Нагрузка на двойной цилиндр базовой поверхности, цилиндр 50 * 250-S мм, выходное усилие 50-200 кг.
2. Нагрузка спинки одноцилиндровая, цилиндр 50*250-S мм, выходное усилие 30-100 кг.
3. Диапазон высот электрорегулировки траверсы от испытательной площадки: 680-1380 мм.
4. Регулируемая скорость испытания: регулируется 10–25 раз в минуту.
5. Счет: 6 бит;с функцией остановки/выключения памяти, чтобы избежать потери тестовых данных.
6. Габаритные размеры: 980*1420*1960 мм, вес нетто: 370 кг.
7. Источник газа: давление воздуха превышает 0,5 МПа, скорость потока превышает 1000 л/мин, источник газа следует очищать путем фильтрации и сушки воды.
8. Источник питания: 220 В переменного тока, 2 А. (Необходимо). |
контроль | 1. Управление ПЛК, входные параметры тестирования сенсорного экрана и результаты выходного теста, с функцией остановки и отключения питания, чтобы избежать потери тестовых данных.
2. Используйте однокристальный микрокомпьютер, разработанный на заводе.Опциональное выходное усилие или перемещение цилиндра управления с отслеживанием, отображением кривой «сила-время», обратным отсчетом каждой секции загрузки, выходной сигнализацией о перегрузке и т. д.
3. При выборе режима управления выходной силой цилиндра сила регулируется по замкнутому контуру.То есть задержка срабатывает только тогда, когда текущее значение силы нагрузки достигает 95% от заданного значения (которое можно изменить в фоновом режиме), а текущее значение может колебаться в пределах ± 3% от заданного значения.(Стандартное) требование ± 5%)
4. При выборе режима выходного положения цилиндра смещение контролируется путем перемещения магнитного датчика, прикрепленного к поверхности цилиндра.
5. Система имеет функцию памяти остановки/выключения, функцию обнаружения низкого давления и функцию отключения в точке останова. |
контроль | 1. Используйте двухканальную пневматическую систему управления SCM с замкнутым контуром, разработанную на заводе, с дополнительным выходным усилием или режимом перемещения управляющего цилиндра и дополнительным двухканальным цилиндром для синхронного или асинхронного рабочего режима.
2. При выборе режима управления выходной силой цилиндра сила представляет собой управление с обратной связью.То есть задержка срабатывает только тогда, когда текущее значение силы нагрузки достигает 95% от заданного значения (которое можно изменить в фоновом режиме), а текущее значение может колебаться в пределах ±3% от заданного значения (стандарт требование составляет ± 5%).
3. В режиме выходного положения цилиндра смещение контролируется путем перемещения магнитного датчика, прикрепленного к поверхности цилиндра.
4. Параметры входного теста сенсорного экрана и результаты выходного теста, отображение и отслеживание значения и кривой каждой силы ~ времени в режиме реального времени.5.Система имеет функцию обнаружения низкого давления и отключения в точке останова, отключения и памяти при сбое питания. |
