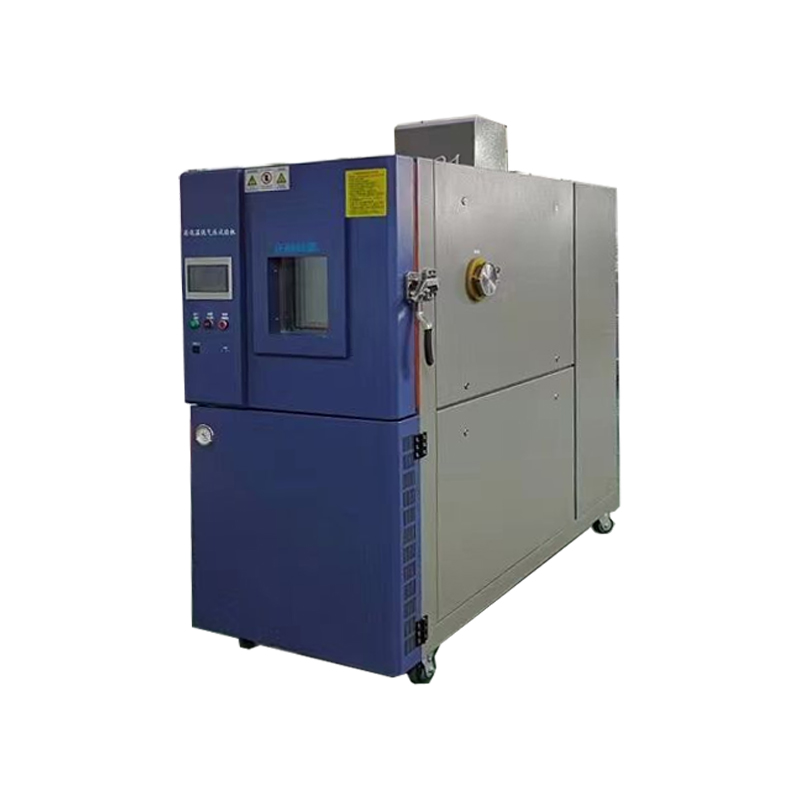

1. Предмет 2. Модель | Испытательная камера с высокой высокой температурой GW -125c |
3. Функция | Палата используется в авиационной, аэрокосмической, электронике, национальной обороне, научных исследованиях и других промышленных секторах для определения теста на хранение и надежность хранения и надежность транспорта на электротехнических и электронных продуктах (включая компоненты, материалы и инструменты) при одном или одновременном действии высокого уровня , низкая температура и низкое давление воздуха. Он также может провести тесты параметров электрической производительности на тестовом объекте при включении, чтобы оценить его поведение и производительность в данных условиях окружающей среды. |
4. Пример применения и запрещено | Следующим образцам запрещено тестировать или хранить: - компетентные, взрывные и другие летучие вещества; - коррозионное вещество; - Бионт; - Сильный электромагнитный источник излучения. |
5. Образец лимита Эд
| Следующим образцам запрещено тестировать или хранить: - компетентные, взрывные и другие летучие вещества; - коррозионное вещество; - Бионт; - Сильный электромагнитный источник излучения. |
6. Соответствует стандартам | GB10590 Технические условия для испытательных камеров низкого температуры/низкого давления воздуха; GB15091 Технические условия для испытательных камер высокой температуры/низкого давления; ГБ/T2423.21-2008 Тест M: метод испытания низкого давления GB11159 Технические условия для испытательных камер низкого давления; GB/T2423.25 Низкая температура/низкая комплексная испытательная камера; ГБ/T2423.26 Высокая температура/низкая комплексная испытательная камера; GJB150.2 Тест низкой температуры/низкого давления (высота); Подождите стандарта и т. Д. |
7. емкость и производительность |
7.1. Внутренний размер | W500 X H500 X D500 мм; Том: 125 литров |
7.2 Внешний размер | W980 X H1750 x D1950MM |
7.3. Тестовое пространство | Тестовое пространство не может быть более чем на три четверти общего пространства |
7.4. Температурная диапазон | -20 ℃ →+150 ℃ (регулируемые) |
7,5 Скорость изменения температуры | Скорость нагрева: +25 ℃ (RT) → +150 ℃, в среднем ≥ 3 ℃/мин (при нормальном давлении и без нагрузки) Скорость охлаждения: +25 ℃ (RT) → -20 ℃, в среднем ≥ 1 ℃/мин (при нормальном давлении и без нагрузки) |
7.6 Температурное разрешение | 0,1 ℃ |
7.7. Колебания температуры | ± 0,5 ℃ (под нормальным давлением и без нагрузки) |
7,8 Температурная равномерность | ± 2,0 ℃ (под нормальным давлением и без нагрузки) |
7.9 Температурное отклонение | ± 2,0 ℃ (под нормальным давлением и без нагрузки) |
7.10. Диапазон давления | Нормальное давление ~ 500pa |
7.11. Скорость снижения | Нормальное давление → 500pa (сухость внутри коробки) ≤ 60 минут (под без нагрузки) |
※ Вышеуказанные характеристики температуры и влажности измеряются при условии температуры окружающей среды 25 ± 3 ℃, относительная влажность ≤85%, без нагрузки и отсутствие образца внутри камеры. |
8. Структурные особенности |
8.1. Материал камеры | Материал на стене: SUS304 Внешний материал: SUS304 или окраска лака Изоляционный материал: пена PU, толщина 100 мм. |
8.2. Циркуляция воздуховода | Центробежный циркуляционный двигатель, верхняя часть воздуха и нижний возвратный воздух |
8.3. Вакуумная система | Германия Лейболд вакуумный насос |

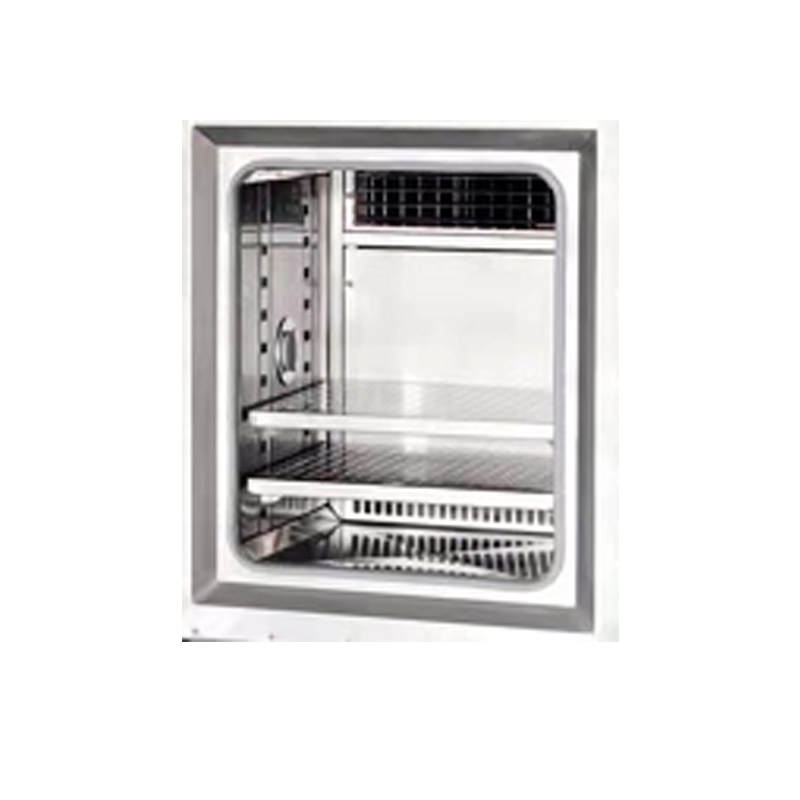

8.4. Держатель образца | 304#СУСС НЕПРАВЛЕНИЯ ТРАНСИЛ; Qty: 2pcs; Высота полок регулируется |

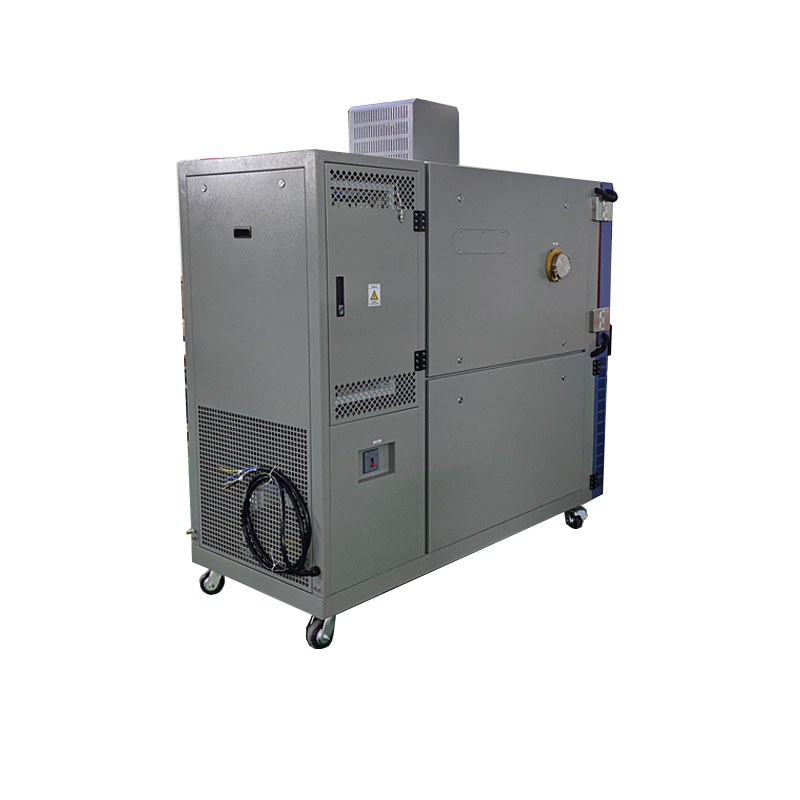

8.5. Линия электропередачи и дренаж | На задней панели устройства есть конденсатный слив и национальный стандартный кабель длиной 2,5 м. |

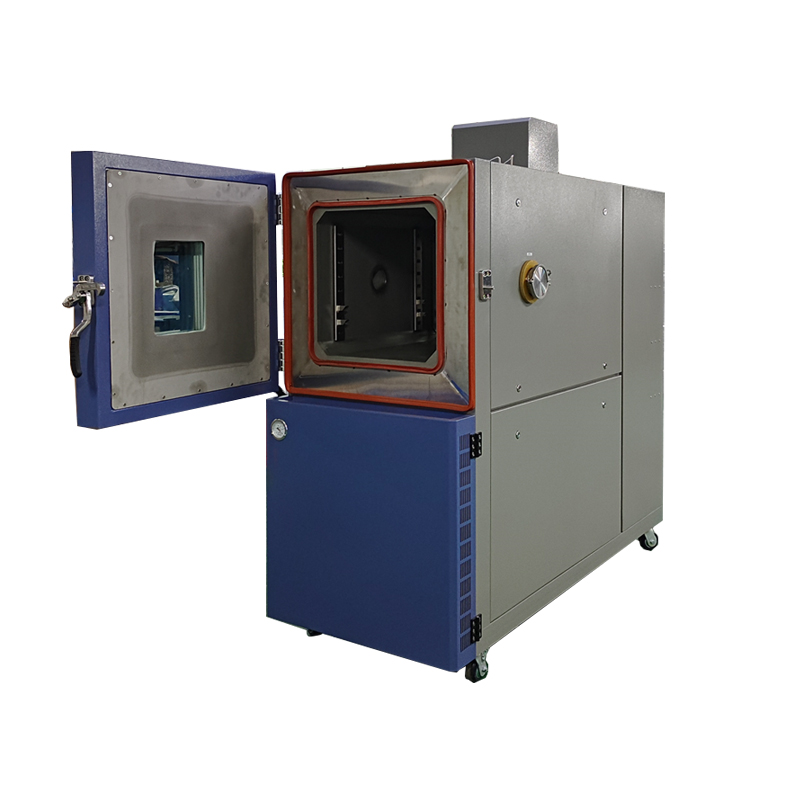

8.6. Дверь | Откройте единственную дверь слева до правой ручки; С окном просмотра оконная лампа с тепловым устройством предотвращения конденсации |
8.7. Панель управления | 7-дюймовый контроллер сенсорного экрана, переключатель питания, работающий индикатор, интерфейс загрузки данных USB |
8.8. Электронная система управления | изображение для справки. ● Строго реализовать соответствующие стандартные и нормативные операции; ● Все линии четко обозначены и просты в обслуживании; ● Все линии оснащены проволочными клеммами для подключения точки-точки, с высокой надежностью и длительным сроком службы. |
9. Охлаждая ystem |
9.1. Холодильный компрессор | Высокоэффективный компрессор Hitachi в Японии (низкий шум, низкая вибрация) |
9.2. Испаритель | Пятнистый испаритель трубки |
9.3. Конденсатор | Конденсатор с воздушным охлаждением (контроль температуры окружающей среды при +5 ～ 25 ℃ 3 ℃) |
9.4. Система расширения | Охлаждающая система управления громкостью (капилляр) |
9.5. Хладагент | R404A + R23 (экологичный) |
10. Контроллер |
10.1. Панель управления | 7-дюймовый контроллер сенсорного экрана, переключатель питания, работающий индикатор, интерфейс загрузки данных USB (английский/китайский язык) |
10.2. Функции | ● Архитектура аппаратного обеспечения принимает: ПЛК, перечисленная в списке компании Xinjie + MCGS 7-дюймовый сенсорный экран интерфейса человека-интерфейса человека ● Программное обеспечение разработано независимо и имеет сертификат регистрации авторских прав. (С сильной масштабируемостью, нестандартное пользовательское программное обеспечение может быть изменено по мере необходимости) ● Плоская конструкция, удобная работа и большое количество хранения |
10.3. Режим управления | ● Режим программы: 50 групп программ, каждая группа программ с 50 сегментами, может установить весь цикл программы, часть цикла, программное соединение, установить конечное действие программы и резервные действия. ● Постоянный режим: может быть установлено время выполнения и условия работы. |
10.4. Датчик | Трехвопроводный датчик высокого характера PT100 |
10.5. Аналоговый выход | Импульс напряжения (SSR) 2 точки, DC 24V, минимальная ширина импульса 5 мс. |
10.6 Порт связи | ● USB: Контроллер может загружать исторические кривые и исторические данные и сохранить в формате JG и Excel. |
11. Устройство безопасности безопасности |
11.1. Охлаждающая система | L Компрессор с чрезмерной защитой от тока L Компрессор защита от чрезмерного давления L Компрессор с чрезмерной температурой защиты |
11.2. Электронная система управления | L нагреватель над температурой защиты L Защита от утечки утечки короткого замыкания L Защита от перегрева двигателя L Защита от сбоя питания |
12. Мобильное приложение и система удаленного управления ПК (необязательно для покупки) | |
13. Аксессуары и запчасти | Палата должна быть доставлена как унитарная; Аксессуары следующим образом: v Руководство по инструкции и гарантийная карта; V 2 полки; v Castor x 4 и Foot Cup x 4 (установлен). |
14. Требования к использованию | Заверим пользователями, как показано ниже требования |
14.1. Установка позиция | - с выравнивающей землей и хорошей вентиляцией; - нет сильного шока возле камеры; - Нет сильного электромагнитного поля возле камеры - Без воспламеняемого, взрывоопасного, коррозионного материала и пыли - окружающий размер для работы и технического обслуживания камеры: A: не менее 10 см. Б: не менее 60 см. C: не менее 60 см. D: не менее 150 см. |
14.2. Состояние | Температура: 5 ℃～ 25 ℃ ± 3 ℃ Влажность: ≤85% Давление воздуха: 86 кПа ～ 106 кПа |
14.3. Условие источника питания | v ac380v ± 10% + защита заземления v Частота: 50 Гц (настройка для 60 Гц доступна) V Сопротивление защиты заземляющего провода менее 4 Ом. v Требуется оборудовать воздушным или мотивным переключателем соответствующей способности, и этот переключатель должен использоваться независимо для оборудования (не подключить к розетку) v Питание: 15,5 кВт (установка) V Макс. Сморанция: 24а |
