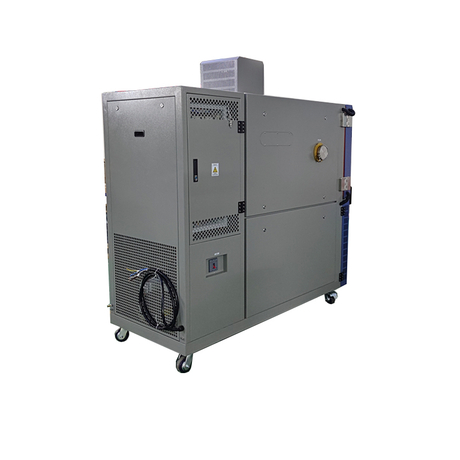

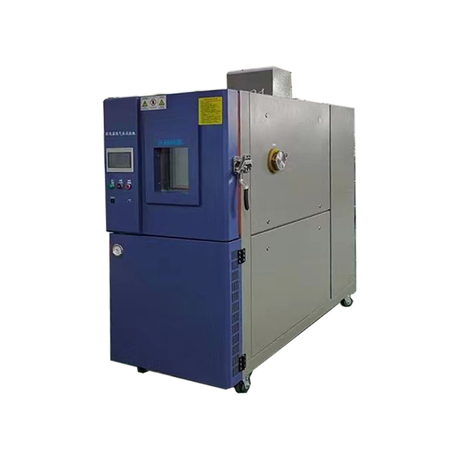

Запретить испытательную камеру высокой высоты высокой температуры (125L)

Пункт №.

GW-125c

Порядок (MOQ)

1

ОПЛАТА

TT или L/C.

Происхождение продукта

Китай

Судоходная порт

Шэньчжэнь порт

ВРЕМЯ ВЫПОЛНЕНИЯ

В наличии, 7 дней быстрой доставки

3. Функция

Палата используется в авиационной, аэрокосмической, электронике, национальной обороне, научных исследованиях и других промышленных секторах для определения теста на хранение и надежность хранения и надежность транспорта на электротехнических и электронных продуктах (включая компоненты, материалы и инструменты) при одном или одновременном действии высокого уровня , низкая температура и низкое давление воздуха. Он также может провести тесты параметров электрической производительности на тестовом объекте при включении, чтобы оценить его поведение и производительность в данных условиях окружающей среды.

4. Пример применения и запрещено

Следующим образцам запрещено тестировать или хранить:

- компетентные, взрывные и другие летучие вещества;

- коррозионное вещество;

- Бионт;

- Сильный электромагнитный источник излучения.

5. Образец лимита Эд

Следующим образцам запрещено тестировать или хранить:

- компетентные, взрывные и другие летучие вещества;

- коррозионное вещество;

- Бионт;

- Сильный электромагнитный источник излучения.

6. Соответствует стандартам

GB10590 Технические условия для испытательных камеров низкого температуры/низкого давления воздуха;

GB15091 Технические условия для испытательных камер высокой температуры/низкого давления;

ГБ/T2423.21-2008 Тест M: метод испытания низкого давления

GB11159 Технические условия для испытательных камер низкого давления;

GB/T2423.25 Низкая температура/низкая комплексная испытательная камера;

ГБ/T2423.26 Высокая температура/низкая комплексная испытательная камера;

GJB150.2 Тест низкой температуры/низкого давления (высота); Подождите стандарта и т. Д.

7. емкость и производительность

7.1. Внутренний размер

W500 X H500 X D500 мм; Том: 125 литров

7.2 Внешний размер

W980 X H1750 x D1950MM

7.3. Тестовое пространство

Тестовое пространство не может быть более чем на три четверти общего пространства

7.4. Температурная диапазон

-20 ℃ →+150 ℃ (регулируемые)

7,5 Скорость изменения температуры

Скорость нагрева: +25 ℃ (RT) → +150 ℃, в среднем ≥ 3 ℃/мин (при нормальном давлении и без нагрузки)

Скорость охлаждения: +25 ℃ (RT) → -20 ℃, в среднем ≥ 1 ℃/мин  (при нормальном давлении и без нагрузки)

7.6 Температурное разрешение

0,1 ℃

7.7. Колебания температуры

± 0,5 ℃ (под нормальным давлением и без нагрузки)

7,8 Температурная равномерность

± 2,0 ℃ (под нормальным давлением и без нагрузки)

7.9 Температурное отклонение

± 2,0 ℃ (под нормальным давлением и без нагрузки)

7.10. Диапазон давления

Нормальное давление ~ 500pa

7.11. Скорость снижения

Нормальное давление → 500pa (сухость внутри коробки) ≤ 60 минут (под без нагрузки)

※ Вышеуказанные характеристики температуры и влажности измеряются при условии температуры окружающей среды 25 ± 3 ℃, относительная влажность ≤85%, без нагрузки и отсутствие образца внутри камеры.

8. Структурные особенности

8.1. Материал камеры

Материал на стене: SUS304

Внешний материал: SUS304 или окраска лака

Изоляционный материал: пена PU, толщина 100 мм.

8.2. Циркуляция воздуховода

Центробежный циркуляционный двигатель, верхняя часть воздуха и нижний возвратный воздух

8.3. Вакуумная система

Германия Лейболд вакуумный насос

8.4. Держатель образца

304#СУСС НЕПРАВЛЕНИЯ ТРАНСИЛ; Qty: 2pcs; Высота полок регулируется

8.5. Линия электропередачи и дренаж

На задней панели устройства есть конденсатный слив и национальный стандартный кабель длиной 2,5 м.

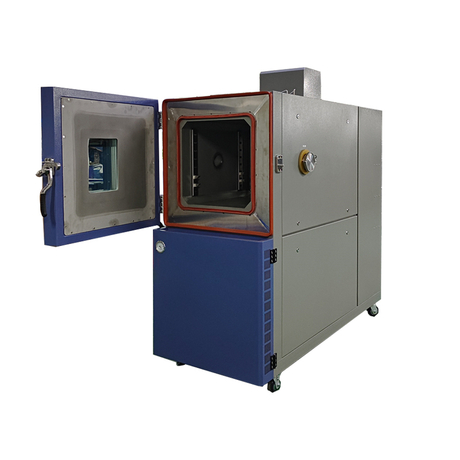

8.6. Дверь

Откройте единственную дверь слева до правой ручки; С окном просмотра оконная лампа с тепловым устройством предотвращения конденсации

8.7. Панель управления

7-дюймовый контроллер сенсорного экрана, переключатель питания, работающий индикатор, интерфейс загрузки данных USB

8.8. Электронная система управления

изображение для справки.

● Строго реализовать соответствующие стандартные и нормативные операции;

● Все линии четко обозначены и просты в обслуживании;

● Все линии оснащены проволочными клеммами для подключения точки-точки, с высокой надежностью и длительным сроком службы.

9. Охлаждая ystem

9.1. Холодильный компрессор

Высокоэффективный компрессор Hitachi в Японии (низкий шум, низкая вибрация)

9.2. Испаритель

Пятнистый испаритель трубки

9.3. Конденсатор

Конденсатор с воздушным охлаждением (контроль температуры окружающей среды при +5 ～ 25 ℃ 3 ℃)

9.4. Система расширения

Охлаждающая система управления громкостью (капилляр)

9.5. Хладагент

R404A + R23 (экологичный)

10. Контроллер

10.1. Панель управления

7-дюймовый контроллер сенсорного экрана, переключатель питания, работающий индикатор, интерфейс загрузки данных USB (английский/китайский язык)

10.2. Функции

● Архитектура аппаратного обеспечения принимает: ПЛК, перечисленная в списке компании Xinjie + MCGS 7-дюймовый сенсорный экран интерфейса человека-интерфейса человека

● Программное обеспечение разработано независимо и имеет сертификат регистрации авторских прав. (С сильной масштабируемостью, нестандартное пользовательское программное обеспечение может быть изменено по мере необходимости)

● Плоская конструкция, удобная работа и большое количество хранения

10.3. Режим управления

● Режим программы: 50 групп программ, каждая группа программ с 50 сегментами, может установить весь цикл программы, часть цикла, программное соединение, установить конечное действие программы и резервные действия.

● Постоянный режим: может быть установлено время выполнения и условия работы.

10.4. Датчик

Трехвопроводный датчик высокого характера PT100

10.5. Аналоговый выход

Импульс напряжения (SSR) 2 точки, DC 24V, минимальная ширина импульса 5 мс.

10.6 Порт связи

● USB: Контроллер может загружать исторические кривые и исторические данные и сохранить в формате JG и Excel.

11. Устройство безопасности безопасности

11.1. Охлаждающая система

L Компрессор с чрезмерной защитой от тока

L Компрессор защита от чрезмерного давления

L Компрессор с чрезмерной температурой защиты

11.2. Электронная система управления

L нагреватель над температурой защиты

L Защита от утечки утечки короткого замыкания

L Защита от перегрева двигателя

L Защита от сбоя питания

12. Мобильное приложение и система удаленного управления ПК  (необязательно для покупки)

13. Аксессуары и запчасти

Палата должна быть доставлена ​​как унитарная; Аксессуары следующим образом:

v Руководство по инструкции и гарантийная карта;

V 2 полки;

v Castor x 4 и Foot Cup x 4 (установлен).

14. Требования к использованию

Заверим пользователями, как показано ниже требования

14.1. Установка позиция

- с выравнивающей землей и хорошей вентиляцией;

- нет сильного шока возле камеры;

- Нет сильного электромагнитного поля возле камеры

- Без воспламеняемого, взрывоопасного, коррозионного материала и пыли

- окружающий размер для работы и технического обслуживания камеры:

A: не менее 10 см.

Б: не менее 60 см.

C: не менее 60 см.

D: не менее 150 см.

14.2. Состояние

Температура: 5 ℃～ 25 ℃ ± 3 ℃

Влажность: ≤85%

Давление воздуха: 86 кПа ～ 106 кПа

14.3. Условие источника питания

v ac380v ± 10% + защита заземления

v Частота: 50 Гц (настройка для 60 Гц доступна)

V Сопротивление защиты заземляющего провода менее 4 Ом.

v Требуется оборудовать воздушным или мотивным переключателем соответствующей способности, и этот переключатель должен использоваться независимо для оборудования (не подключить к розетку)

v Питание: 15,5 кВт (установка)

V Макс. Сморанция: 24а

Система управления

Отличная победа независимо

Китай

Компрессор

Hitachi

Япония

Вакуумный насос

Лейболд

Германия

ПЛК -контроллер

Синже

Китай

Сенсорный экран

MCGS

Китай

Хладагент

Дюпон

США

Высыпанный

Эмерсон

США

Масляный сепаратор

Эмерсон

США

Однофазный SSR

Карло Гавацци

Швейцария

Соленоидный клапан

Сагиномия

Япония

Контактор AC

Франция

Промежуточная эстафета

Франция

Тепловая перегрузка

Франция

Переключение источника питания

Хорошо хорошо

Китай

Нагревательная трубка

индивидуально

Китай

Автоматический выключатель

Китай

Основной переключатель питания

Китай

Вакуумный мотор циркуляции

Индивидуально

Китай
